Funktionsprinzipien moderner Blutanalysegeräte

Blutuntersuchungen fühlen sich an wie mysteriöse Schachteln: Sie geben ein Röhrchen, lächeln nervös und hoffen, dass die Maschine intelligenter ist als Ihr letzter Versuch, zerlegte Möbel zusammenzubauen.

Moderne Analysegeräte nutzen präzise Optiken und Sensoren, um Ihr Blut schnell zu entschlüsseln – unterstützt vonWHO-Laborstandardsfür genaue und zuverlässige Ergebnisse.

🩸 Optische Nachweismethoden: Von kolorimetrischen Reaktionen bis zur Durchflusszytometrie

Moderne Blutanalysegeräte basieren auf fortschrittlichen optischen Systemen, um Zellzahlen und chemische Werte abzulesen. Sie nutzen Licht, Farbveränderungen und Laser, um Blutreaktionen in eindeutige Zahlen umzuwandeln.

Diese kompakten Geräte liefern jetzt Laborgenauigkeit am Patientenbett. Sie kombinieren kolorimetrische Tests, Photometer und Durchflusszytometer, um den Gesundheitszustand zu überwachen und die Behandlung in Echtzeit zu steuern.

1. Kolorimetrische Reaktionen und Photometrie

Kolorimetrische Tests mischen Blut mit Reagenzien und bilden stabile Farben, die zu bestimmten Analyten wie Glukose oder Hämoglobin passen. Photometer strahlen Licht durch die Probe und messen die Absorption.

• Reagenzien lösen vorhersehbare Farbveränderungen aus.
• Der Abfall der Lichtintensität hängt vom Analytgehalt ab.
• Die Geräte korrigieren Trübungen und Blasen automatisch.

2. Durchflusszytometrie zur Zellzählung

Bei der Durchflusszytometrie werden Blutzellen in einem schmalen Strom durch einen Laserstrahl geschoben. Detektoren lesen Streulicht und Fluoreszenz aus, um jede einzelne Zelle zu klassifizieren.

3. Fluoreszenzmarkierung

Fluoreszierende Farbstoffe binden an DNA, RNA oder Oberflächenproteine. Wenn sie durch Laser angeregt werden, emittieren sie bestimmte Farben und helfen so, Zelltypen mit hoher Präzision zu trennen.

• Verbessert die Differenzierung der weißen Blutkörperchen.
• Erkennt unreife oder abnormale Zellen.
• Unterstützt die Überwachung des Immunstatus.

4. Optisches Design und Fehlerreduzierung

Stabile Lichtquellen, Filter und Linsen sorgen für langfristige Genauigkeit der Messwerte. Systeme überwachen Abweichungen, reduzieren Hintergrundgeräusche und vereinfachen die Wartung für klinische Teams.

• Automatische Kontrolle der Lichtintensität.
• Selbstreinigende Küvetten bei einigen Modellen.
• Integrierte Fehlerflags für schwache Signale.

⚙️ Mechanische und Fluidsysteme: Probenahme, Mischen und automatisiertes Pipettieren

In einem Blutanalysegerät bewegen präzise Pumpen und Ventile winzige Mengen Blut und Reagenzien. Diese Systeme steuern Probenahme, Verdünnung und Waschen, um die Tests stabil und schnell zu halten.

Automatisiertes Pipettieren reduziert menschliche Fehler, während intelligentes Mischen den Probenverbrauch senkt. Diese Technik lässt sich gut mit anderen Krankenhaustools wie einem verbindenRollator für den Innenbereichoder chirurgische Implantate, die ebenfalls auf ein robustes mechanisches Design angewiesen sind.

1. Probenansaugung und primäre Handhabung

Das Gerät entnimmt mithilfe einer Sonde Blut aus Röhrchen und leitet es in interne Becher oder Durchflusszellen. Sensoren verfolgen Volumen, Blutgerinnsel und Luftblasen.

• Geschlossene Aspiration erhöht die Sicherheit.
• Füllstandssensoren verhindern Trockenaspiration.
• Die Gerinnselerkennung vermeidet blockierte Kanäle.

2. Verdünnung, Mischen und Reagenzienabgabe

Genaue Verdünnungen sind für Zellzählungen und Chemietests von entscheidender Bedeutung. Mischer verwenden sanfte Rotation oder Vibration, damit Zellen und Reagenzien gleichmäßig und ohne Beschädigung vermischt werden.

3. Abfallmanagement und Verschleppungskontrolle

Analysatoren spülen Leitungen zwischen den Proben, um die Verschleppung zu reduzieren. In Abfallbehältern werden gebrauchte Reagenzien und Blut sicher und unter Einhaltung strenger Infektionskontrollvorschriften aufbewahrt.

• Intelligente Spülsequenzen.
• Getrennte Wege für gefährliche Abfälle.
• Sensoren alarmieren, wenn die Tanks voll sind.

4. Durchsatz- und Workflow-Optimierung

Hochdurchsatzmodelle koordinieren mehrere Sonden und Küvetten. Sie planen Aufgaben so, dass verschiedene Tests parallel ausgeführt werden, was die Durchlaufzeit in vielbeschäftigten klinischen Laboren verkürzt.

🔬 Signalumwandlung: Biochemische Reaktionen in elektrische Signale umwandeln

Sobald Licht die Blutprobe durchdringt oder von ihr verlässt, wandeln Detektoren optische Veränderungen in elektrische Signale um. Diese Signale bilden die Grundlage für jedes klinische Ergebnis.

Eine genaue Konvertierung schützt die Patientensicherheit, ähnlich wie stabile Unterstützungshardware wie zWeiMesh Lendenwirbel-Titannetzstabilisiert die Wirbelsäule während der Heilung.

1. Fotodetektoren und analoge Signale

Fotodioden und Fotomultiplier erzeugen winzige Ströme, wenn sie Licht empfangen. Der Signalpegel spiegelt die Probenabsorption oder Fluoreszenzintensität wider.

• Hohe Empfindlichkeit für schwaches Licht.
• Geräuscharme Elektronik.
• Großer Dynamikbereich für viele Tests.

2. Analog-Digital-Wandlung (ADC)

Analoge elektrische Signale werden an ADC-Chips weitergeleitet, die sie in digitale Zahlen umwandeln. Auflösung und Geschwindigkeit beeinflussen, wie fein und schnell Daten gelesen werden können.

3. Rauschfilterung und Signalstabilität

Digitale Filter glätten zufällige Spitzen von Elektronik, Vibrationen oder Stromleitungen. Stabile Basislinien reduzieren Wiederholungsläufe und unterstützen konsistente klinische Entscheidungen.

• Die Hardware-Abschirmung reduziert Störungen.
• Softwarefilter bereinigen Rohdaten.
• Baseline-Checks erkennen Abweichungen frühzeitig.

📊 Datenverarbeitungsalgorithmen: Von Rohmessungen zu klinisch aussagekräftigen Ergebnissen

Algorithmen wandeln Rohzählungen, Lichtsignale und Zeitdaten in Endwerte um. Zu diesen Werten gehören Zellzahlen, Hämoglobinspiegel und komplexe Indizes.

Durch die starke Verarbeitung sind Analysegeräte mehr als nur einfache Lesegeräte. Sie werden zu entscheidungsbereiten Werkzeugen, die sich in Laborsysteme und elektronische Krankenakten integrieren lassen.

1. Grundlinienkorrektur und Kurvenanpassung

Die Software entfernt zunächst Hintergrundgeräusche und passt die Nulllinie an. Anschließend werden Kurven an Reaktionsprofile angepasst, um Konzentration und Reaktionsgeschwindigkeit zu interpretieren.

• Leere Korrektur.
• Driftkompensation.
• Nichtlineare Kurvenanpassung.

2. Klassifizierung von Zellen und abnormalen Flags

Für die Hämatologie ordnen Algorithmen jede Zelle in Größen- und Komplexitätsgruppen ein. Musterregeln markieren dann mögliche Explosionen, Klumpen oder abnormale Verteilungen.

3. Referenzbereiche, Flags und Konnektivität

Das System vergleicht jedes Ergebnis mit alters- und geschlechtsangepassten Bereichen. Es setzt Flags, wenn Werte kritisch sind, und sendet dann strukturierte Daten an das LIS.

• Automatische Deltaprüfungen im Laufe der Zeit.
• Farbcodierte Ergebnisanzeigen.
• HL7 oder ähnliche Datenformate.

🧪 Qualitätskontrolle und Kalibrierung: Gewährleistung der Genauigkeit der HUATHENA-Blutanalysegeräte

HUATHENA-Blutanalysegeräte sind auf strenge Qualitätskontrollpläne angewiesen. Regelmäßige Kontrollen, Kalibrierungen und Wartung sorgen dafür, dass die Instrumente in geschäftigen klinischen Umgebungen zuverlässig sind.

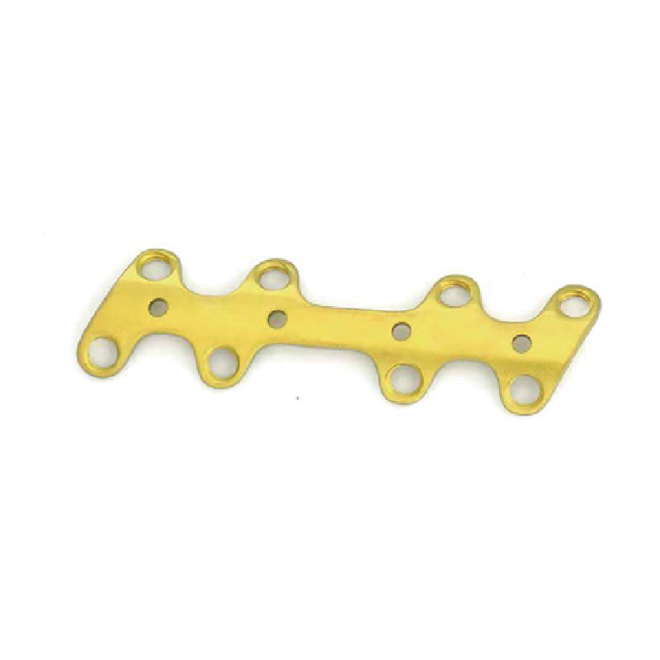

Diese Disziplin spiegelt die präzise Technik wider, die in Geräten wie dem zu sehen istKeil - geformte Verriegelungsplatte - 2 (T), wo eine stabile Fixierung vorhersehbare Ergebnisse gewährleistet.

1. Interne und externe Qualitätskontrolle

Labore verwenden Kontrollmaterialien mit bekannten Zielwerten. Das Analysegerät muss innerhalb der festgelegten Bereiche bleiben, bevor das Personal Patientenberichte freigibt.

• Mehrstufige Flüssigkeitskontrolle.
• Tägliche QC-Diagramme und -Regeln.
• Automatische Sperre, wenn die Qualitätskontrolle fehlschlägt.

2. Kalibrierung und Reagenzienchargenänderungen

Wenn Reagenzienchargen oder Hauptteile gewechselt werden, verwendet das System Kalibratoren, um neue Referenzpunkte festzulegen. Dadurch bleiben die Ergebnisse über Monate und Jahre hinweg konsistent.

3. Vorbeugende Wartung und Fehlerprotokolle

Geplante Reinigung, Teileaustausch und Firmware-Updates reduzieren ungeplante Ausfallzeiten. Fehlerprotokolle helfen Ingenieuren dabei, kleine Probleme zu erkennen, bevor sie sich auf Patienten auswirken.

• Regelmäßige Sonden- und Schlauchpflege.
• Filter- und Lampenprüfungen.
• Ferndiagnose in fortgeschrittenen Einheiten.

Fazit

Moderne Blutanalysegeräte kombinieren Optik, Fluidik, Elektronik und intelligente Software, um schnelle und genaue Ergebnisse zu liefern. Jeder Systemschritt, von der Probenahme bis zur Berichterstattung, wirkt sich auf die klinische Sicherheit aus.

Durch das Verständnis dieser Arbeitsprinzipien können Labore das richtige Analysegerät auswählen, strenge Qualitätskontrollen anwenden und Ärzte mit zuverlässigen, zeitnahen Diagnosedaten unterstützen.

Häufig gestellte Fragen zu Blutanalysegeräten

1. Wie genau sind moderne Blutanalysegeräte?

Die meisten modernen Analysegeräte erreichen Genauigkeit und Präzision, die internationalen Standards entsprechen. Wenn Labore eine ordnungsgemäße Qualitätskontrolle und Wartung befolgen, sind die Ergebnisse stabil und für klinische Entscheidungen geeignet.

2. Wie lange dauert eine typische Blutuntersuchung mit diesen Geräten?

Ein einfaches großes Blutbild dauert oft weniger als eine Minute pro Probe. Hochdurchsatzsysteme verarbeiten viele Proben parallel und verarbeiten Tausende pro Tag.

3. Funktionieren kleine Point-of-Care-Analysegeräte wie große Laborgeräte?

Sie verwenden ähnliche Grundprinzipien wie Kolorimetrie oder Mini-Durchflusszellen, verfügen jedoch über eine einfachere Mechanik und weniger Parameter und tauschen Testumfang gegen Geschwindigkeit und Portabilität ein.

4. Warum ist die Kalibrierung für Blutanalysegeräte so wichtig?

Durch die Kalibrierung werden die Messwerte des Instruments an bekannte Standards angepasst. Ohne sie können geringfügige Abweichungen bei Optik, Reagenzien oder Elektronik langsam zu klinisch bedeutsamen Fehlern führen.

5. Wie schützen Analysegeräte Benutzer vor Blutexposition?

Geschlossene Probenahmesysteme, Einwegteile und eine sichere Abfallbehandlung begrenzen die Exposition. Integrierte Sensoren und Fehlerprüfungen reduzieren Leckagen, Verschüttungen und den Kontakt mit gefährlichen Materialien zusätzlich.
